 Θα θέλαμε να σας ενημερώσουμε ότι τα καταγραφικά συστήματα Ultima είναι εκτός παραγωγής.

Σας προτείνουμε να δείτε εδώ τη νέα σειρά συστημάτων κεντρικής παρακολούθησης και διαχείρισης "Μέτων''.

Γενικά χαρακτηριστικά

Το σύστημα Ultima μπορεί να δεχτεί οποιοδήποτε αναλογικό και ψηφιακό μέγεθος με απ’ ευθείας σύνδεση αισθητηρίου ή μέσω συσκευών και συστημάτων που υποστηρίζουν το πρωτόκολλο Modbus RS485 και TCP. Το σύστημα διαβάζει, καταγράφει και παρακολουθεί τα μεγέθη δημιουργώντας συμβάντα και παραδίδοντας μηνύματα συναγερμών όπου απαιτείται. Διαθέτοντας εσωτερική επαναφορτιζόμενη μπαταρία LiPo εξασφαλίζεται η αδιάλειπτη λειτουργία του συστήματος.

Διαθέτει 2 αναλογικές εισόδους υψηλής ακρίβειας και ανάλυσης, 2 ψηφιακές εισόδους με δυνατότητα λειτουργίας μετρητή και 2 εξόδους ρελέ. Το πλήθος εισόδων είναι επεκτάσιμο με χρήση εξωτερικών μονάδων επέκτασης με μέγιστο πλήθος 50 αναλογικών ή ψηφιακών εισόδων.

Το σύστημα είναι κατάλληλο για παρακολούθηση μεγεθών και παραμέτρων όπως θερμοκρασία, υγρασία, ποσότητα, στάθμη, βλάβες εξοπλισμού κ.α. Οι μονάδες μέτρησης και οι περιγραφές είναι πλήρως παραμετροποιήσιμες καθιστώντας το σύστημα κατάλληλο για οποιοδήποτε αναλογικό και ψηφιακό μέγεθος.

Η κεντρική αυτόνομη μονάδα παρέχει τις λειτουργίες:

• Ανάγνωσης αναλογικών και ψηφιακών παραμέτρων από της ενσωματωμένες εισόδους και εξωτερικές μονάδες
• Παρακολούθησης και καταγραφή δεδομένων, εντοπισμός και καταγραφή συναγερμών βάση παραμέτρων

• Διαχείρισης συναγερμών βάση παραμέτρων του συστήματος με οπτικοακουστικές ενδείξεις, ενεργοποίηση εξόδων, φωνητική κλήση (μοντέλα ULTIMA-1b, ULTIMA-1c), αποστολή SMS (μοντέλο ULTIMA-1c)
• Σύνδεσης με εφαρμογές διαχείρισης μέσω της θύρας USB και Ethernet (Intranet / Internet)
• Εκτύπωσης αρχείου καταγραφών (γράφημα) σε θερμικό εκτυπωτή
• Διεπαφής χρήστη (οθόνη γραφικών και πληκτρολόγιο)

Αναλογικές και ψηφιακές είσοδοι

Στις υψηλής ανάλυσης αναλογικές εισόδους της κεντρικής μονάδος μπορούν να συνδεθούν οι παρακάτω τύποι αισθητηρίων και μεταδοτών:

• RTD PT100 (2/3 wire)
• RTD PT1000 (2/3 wire)
• Thermocouple J, K, T, N, S
• 4-20mA
• 0-1V
• AD592

Στις ψηφιακές εισόδους της κεντρικής μονάδος μπορούν να συνδεθούν:

• Τάση DC (ψηφιακή κατάσταση)
• Γεννήτρια παλμών

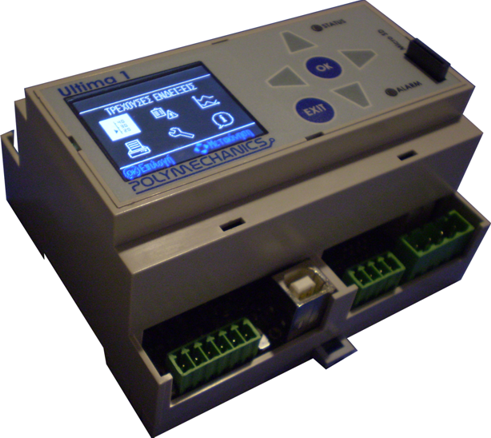

Ενσωματωμένη οθόνη και πληκτρολόγιο

Διαθέτουν έγχρωμη οθόνη TFT 1.7’’ και 6 πλήκτρα χειρισμού παρέχοντας πρόσβαση σε:

• Τρέχουσες ενδείξεις
• Ενεργοί συναγερμοί και ιστορικό συμβάντων
• Αρχείο καταγραφών
• Επιλογή παραμέτρων εκτύπωσης

Τηλεειδοποίηση και επικοινωνία

Η κεντρική μονάδα συνδέεται σε δίκτυο σταθερής ή κινητής τηλεφωνίας για την επικοινωνία μέσω φωνητικής κλήσης και SMS και αποστολή συμβάντων συναγερμού. H τηλεειδοποίηση πραγματοποιείται με αναλυτική περιγραφή των συμβάντων ενώ οι χρήστες μπορούν να ενημερωθούν αναλυτικά καλώντας το σύστημα.

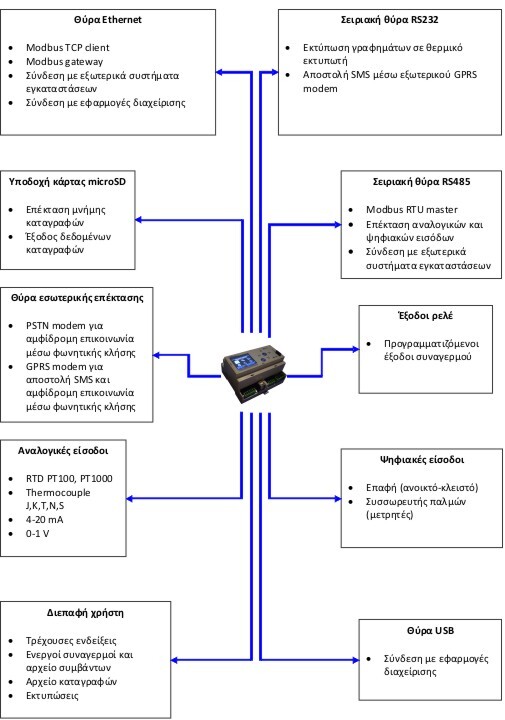

Συνδεσιμότητα

Η μονάδα Ultima παρέχει ευελιξία στη συνδεσιμότητα ενσωματώνοντας:

• Υποδοχή κάρτας micro SD
• Επέκταση μνήμης καταγραφών
• Έξοδος δεδομένων καταγραφών
• RS232
• Οδήγηση θερμικού εκτυπωτή
• Σύνδεση με GPRS modem
• RS485
• Modbus RTU master (σύνδεση με εξωτερικά συστήματα εγκαταστάσεων, επέκταση φυσικών εισόδων)
• Ethernet 10/100 Mbit
  • Modbus TCP client (σύνδεση με εξωτερικά συστήματα εγκαταστάσεων, επέκταση φυσικών εισόδων)
  • Modbus gateway
  • Σύνδεση με εφαρμογές διαχείρισης

• USB
• Σύνδεση με εφαρμογές διαχείρισης
• Εσωτερικό module τηλεφωνικής γραμμής PSTN (ULTIMA-1b)
• Αμφίδρομη επικοινωνία μέσω φωνητικής κλήσης
• Εσωτερικό module GSM/GPRS (ULTIMA-1c)
• Αποστολή SMS και αμφίδρομη επικοινωνία μέσω φωνητικής κλήσης

Εφαρμογές κεντρικής διαχείρισης

• Εφαρμογή Ultima EasyControl για την κεντρική παρακολούθηση και έλεγχο πολλαπλών μονάδων Ultima

• Σε συνδυασμό με το διαδικτυακό σύστημα κεντρικής διαχείρισης integralWorks, επιτρέπει τον έλεγχο του εξοπλισμού και μηχανών με τα οποία διασυνδέεται ενώ παράλληλα διασφαλίζει την καταγραφή κρίσιμων παραμέτρων και την τοπική διαχείριση των συναγερμών κατά τη διάρκεια προβλημάτων επικοινωνίας των κεντρικών server με τις εγκαταστάσεις

Υποστήριξη πρωτοκόλλου ModBus

• Αντιστοίχηση καναλιών του συστήματος σε αναλογικές και ψηφιακές παραμέτρους συστημάτων αυτοματισμού εγκαταστάσεων πχ PLC, Inverter, συστήματα ψύξης και κλιματισμού κ.α. μέσω λειτουργιών Modbus RTU Master και Modbus TCP Client
• Λειτουργία Modbus gateway

Συμμόρφωση με πρότυπο EN12830

Οι προδιαγραφές του συστήματος συμμορφώνονται με το πρότυπο ΕΝ12830 που αφορά την καταγραφή θερμοκρασίας σε κατεψυγμένα τρόφιμα

Τεχνικά χαρακτηριστικά

• Σασί: 106(π) x 90(υ) x 57.5(β) mm, υλικό ABS κατηγορίας UL94V-0
• Εγκατάσταση: ράγας DIN
• Τροφοδοσία: 7→27 VDC, με προστασία υπέρτασης. Μέγιστη κατανάλωση 9W κατά τη διάρκεια φόρτισης της εσωτερικής μπαταρίας.
• Θερμοκρασία λειτουργίας: -30°C έως 65°C
• Θερμοκρασία αποθήκευσης: -30°C έως 80°C
• Αναλογικές είσοδοι: 2
• Υποστηριζόμενοι τύποι αισθητηρίων στις αναλογικές εισόδους: RTD PT100 (2/3 wire), RTD PT1000 (2/3 wire), Thermocouple J-K-T-N-S, 4-20 mA, 0-1V, AD592
• Χαρακτηριστικά αναλογικών εισόδων ανάλογα με τον τύπο αισθητηρίου:
• 4-20 mA: Ωμικό φορτίο 80.5 Ohm
• 0-1 V: Ρεύμα εισόδου 400nA/V
• Ανάλυση αναλογικών εισόδων (16-bit)
• RTD PT100:  Μεγαλύτερη ή ίση από 0.01°C
• RTD PT1000:  Μεγαλύτερη ή ίση από 0.004°C
• Themocouple: Μεγαλύτερη ή ίση από 0.03°C
• 4-20 mA: Μεγαλύτερη ή ίση από 0.000376mA (0.376μA)
• 0-1V: 0.0153mV (15.3μV)
• Εύρος αισθητηρίων θερμοκρασίας:
• RTD PT100:
• α=0.00385: -200°C έως 850°C
• α=0.00392: -200°C έως 650°C
• RTD PT1000 (α=0.00385 και α=0.00392):  -200°C έως 260°C
• Themocouple
• J: -200°C έως 1200°C
• K: -195°C έως 1370°C
• T: -200°C έως 400°C
• N: -192°C έως 1300°C
• S: -40°C έως 1760°C
• Σφάλμα αναλογικών μετρήσεων: Μικρότερο ή ίσο από 0.25% (σε όλο το εύρος)
• Ψηφιακές είσοδοι: 2
• Χαρακτηριστικά ψηφιακών εισόδων
• Εύρος τάσης: 0->36V DC (5mA@12V, 10mA@24V)
• Χαμηλή στάθμη εισόδου: ≤ 0.4V
• Υψηλή στάθμη εισόδου: ≥ 2.5V
• Υποστηριζόμενοι τύποι σήματος στις ψηφιακές εισόδους
• Τάση DC (ψηφιακή πληροφορία)
• Γεννήτρια παλμών (μέγιστη συχνότητα 8000 Hz)
• Έξοδοι: 2 (24VAC/2A)
• Συνδεσιμότητα:
• Υποδοχή κάρτας micro SD
• Επέκταση μνήμης καταγραφών
• Έξοδος δεδομένων καταγραφών
• RS232
• Οδήγηση θερμικού εκτυπωτή
• Σύνδεση με GPRS modem
• RS485
• Modbus RTU master (σύνδεση με εξωτερικά συστήματα εγκαταστάσεων, επέκταση φυσικών εισόδων)
• Ethernet 10/100 Mbit
• Modbus TCP client (σύνδεση με εξωτερικά συστήματα εγκαταστάσεων, επέκταση φυσικών εισόδων)
• Modbus gateway
• Σύνδεση με εφαρμογές διαχείρισης
• USB
• Σύνδεση με εφαρμογές διαχείρισης

• Τηλεφωνική γραμμή PSTN (ULTIMA-1b)
• Αμφίδρομη επικοινωνία μέσω φωνητικής κλήσης
• GSM/GPRS (ULTIMA-1c)
• Αποστολή SMS και αμφίδρομη επικοινωνία μέσω φωνητικής κλήσης
• Μέγιστος αριθμός καναλιών: 10/25/50
• Εσωτερική μνήμη καταγραφών: 4/6/12 MB
• Διεπαφή χρήστη: Έγχρωμη οθόνη TFT 1.7”, 6 πλήκτρα πλοήγησης, 2 λυχνίες led, βομβητής
• Υποστηριζόμενες γλώσσες λειτουργίας: Ελληνικά, Αγγλικά
• Μπαταρία
• Σύστημα: Επαναφορτιζόμενη Li-Polymer 2000mAH (διάρκεια αυτονομίας περίπου 10 ώρες σε πλήρη λειτουργία)
• Ρολόι: Lithium 3V 225mAH (διάρκεια 15 μήνες όταν το σύστημα βρίσκεται εκτός τροφοδοσίας)
• Συμμόρφωση με πρότυπο ΕΝ12830:
• Εγκατάσταση σε σταθερό χώρο: ΕΝ12830,S,A,1
• Εγκατάσταση σε όχημα: ΕΝ12830,T,B,1
